Размеры стеллажей для склада

Почему размеры стеллажей решают судьбу склада

На бумаге они предстают набором сухих цифр в КП: подъём вверх, длина по фасаду, протяжённость внутрь, число уровней. Но вживую именно эти циферки решают, много ли оборудования переживёт сезонный пик, удастся ли людям работать без танцев с погрузчиком и есть ли у объекта запас для роста, а не только для бесконечного латания дыр.

Когда числа выбирают «для отчёта», помещение вроде бы забито качественным железом, а вот процессы буксуют. Паллеты не влезают, вынуждая создавать беспорядок в размещении, проходы оказываются тесными, рельеф и «слепые зоны» съедают кубатуру, а сотрудники попусту убивают лишние часы на розыски в этих лабиринтах. В результате компания исправно платит и за технику, и за метры, а взамен не получает ни стабильной прибыли, ни надёжности.

Поэтому разговор о размерах – это уже не узкий диалог инженера с чертежом, а стратегическая тема для собственника и операционного руководителя. Чем точнее вы пройдёте путь от конкретных задач к спецификации, тем эффективнее металлический «скелет» будет помогать зарабатывать, а не превращаться в дорогой декор, с которым каждый день борются несчастные логисты.

Как «читать» размеры стеллажа: базовый ликбез

Первая опорная величина – «рост» секции. Важно не только дотянуться до потолка, но и учесть мачты штабелёров, расстояние до перекрытий, труб, проводки, устройств пожаротушения. Ориентируясь лишь на максимум на плане, легко получить номинальный верхний «этаж», по факту либо простаивающий, либо пашущий в стойком режиме нарушения безопасности.

Дальше в игру вступают горизонтальный пролёт между стойками и уход в глубину. В паллетных решениях именно они отвечают за то, сколько грузомест встанет в один ряд без игры в тетрис и под какой вид поддона вообще вся эта красота рассчитана. В полочном формате они же превращаются в историю о доступности товаров и настилы без «гамаков» из металла.

Отдельная тема – шаг перфорации и число линий. Частота стоечных отверстий задаёт тонкость настройки под конкретный профиль, не теряя по нескольку сантиметров на каждом ряду, а их итоговое количество всегда остаётся компромиссом между объёмом, оперативностью и возможностями погрузчиков. В теории ярусов можно навесить больше, но на практике часть из них превращается в неудобные или откровенно рискованные области работ.

Важно разделять логику для паллетных и полочных. У первых всё привязано к стандартам поддонов и техническим характеристикам: критичен пролёт, глубина паллетоместа и предельная отметка подъёма, ведь весь процесс идёт «на вилах». А вторые живут по законам ручного труда и эргономики: важен вынос полок вглубь, их протяжённость по фасаду и может ли человек без акробатики дотянуться до нужной позиции. Разобравшись с этой азбукой чисел, читать любые КП становится проще, а список вопросов к поставщику – предметнее.

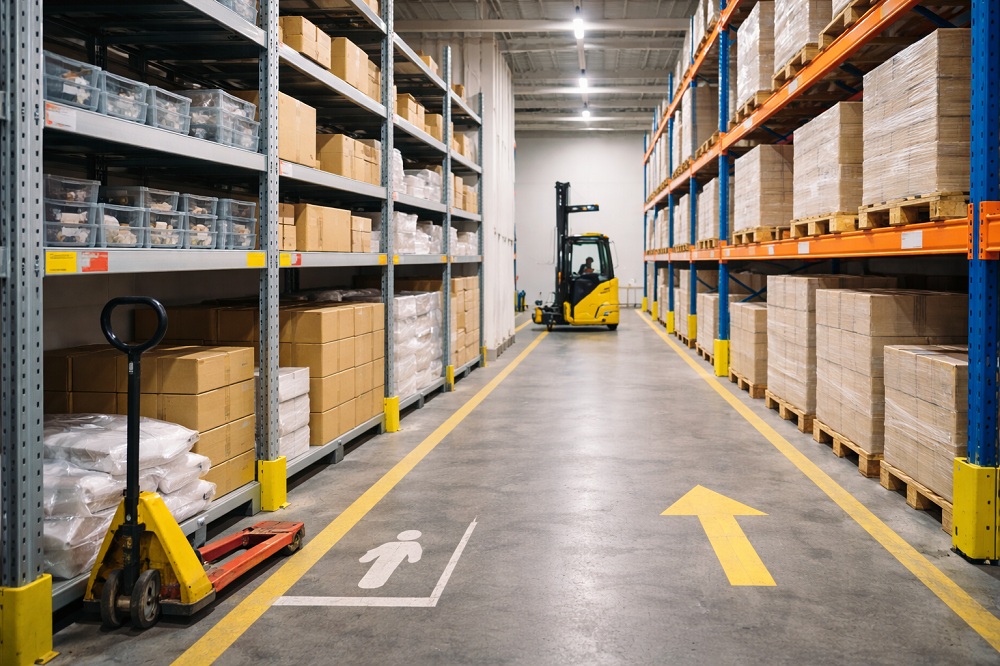

Паллетные стеллажи для склада: тонкости проекта

Всё выстраивается из трёх опорных точек: виды поддонов, ширина проходов и возможности техники, которая будет по этим коридорам ездить. Поэтому типовой вариант – не волшебный универсальный рецепт, а набор обкатанных конфигураций, которые стабильно работают в живых условиях, а не просто красиво выглядят в каталоге.

Чаще всего стартуют от европоддона. Под него подбирают межстоечное расстояние, чтобы в одну линию спокойно вставали 2-3 грузоместа с технологическими зазорами по бокам, без борьбы за каждый миллиметр при заходе вил. Паллетоместо «в глубину» считается от длины поддона с небольшим запасом, чтоб товар уверенно опирался на раму, а не свисал краем в никуда. Для финских или нестандартных под собственное производство расчёт идёт по той же логике: сначала формат, потом пролёт, потом отметка по вертикали.

Подъём рядов требует внимания: формально мы упираемся в потолок здания, но по факту влияют мачты штабелёров, зазоры до балок и требования пожарных регламентов. Поэтому обычно используют диапазоны, дающие 3-5 полноценных рядов, а не «пять с хвостиком», где самый верх существует только на картинке. Каждый добавленный ярус тянет за собой не только потерю объёма, но и рост требований к устойчивости, креплению и подготовке операторов.

Отдельная тема – зазоры и коридоры. Между паллетами в одной линии, «этажами» по высоте и в проездах должны оставаться такие просветы, чтоб вилы входили без ювелирных трюков, повороты не превращались в вытирание стоек, а операторы видели, что делают, а не тыкались на ощупь. Типовые схемы сразу закладывают зазоры и рекомендуемые проходы под конкретное оборудование – от фронтальных погрузчиков до ричтраков, – чтоб каждый рейс не становился тренировкой на выживание.

Полочные стеллажи металлические для склада

Это рабочие лошадки склада: именно на таких «этажерках» и живёт весь мелкий и средний ассортимент, который делает или ломает скорость отбора и точность заказов. Они обязаны одновременно «держать удар», вписываться в рабочее место и оставаться дружелюбными к работникам, которые каждый день проводят смену лицом к полке.

Высота и глубина секций под разные задачи

Под лёгкий и средний ассортимент, архивы и коробки чаще берут стойки в диапазоне примерно 1800-2500 мм – этого хватает на создание 4-6 рабочих «этажей», не превращая работу в альпинизм со стремянкой. Глубина настила обычно держится в коридоре 300-800 мм: узкие комфортны для документов и мелочи, более солидные хороши под крупные короба и сложную упаковку. Для тяжёлых позиций применяют те же параметры, но настилы уже требуется усиливать, чтоб нижние уровни не превращались в подвал, куда не долезешь.

Длина полки и выносливость: когда «лишние сантиметры» вредят

Интуитивное желание растянуть её под максимум товаров часто играет против объекта. Чем она длиннее, тем сложнее удержать жёсткость при тех же материалах: падает допустимый вес, растут риски прогиба, работать с крайними позициями неудобно. В итоге слишком протяжённые секции лишь мешают, создавая картину, где логика «нагрузка / оборот / габариты» постоянно буксует.

Когда стоит уходить в нестандарт

Типовые линейки закрывают основные нужды, но есть особые случаи: длинномер вроде шлангов, профилей, планок и вытянутых коробов; крупные, но лёгкие предметы; сложная архитектура с нишами, колоннами и вертикальными перепадами. Тут комбинируют с консольным вариантом или пересобирают под конкретику товара и пространства, чтоб не терять объём и не городить вокруг стандартного железа хаотичные самодельные конструкции. Грамотно подобранный нестандарт сохранит логичную структуру и сделает жизнь работников проще, а не дороже.

Как подобрать конфигурацию под объект

Прежде чем спорить о миллиметрах и толщине профиля, нужно честно ответить себе: «под какой реальный объект мы вообще собираем эту конструкцию?». Параметры рождаются не из каталога, а из архитектурных нюансов конкретного помещения, штабелёров, ассортимента и потоков.

Шаг 1. Помещение: масштаб, колонны, двери, инженерка

Первое, что обязательно в диалоге с поставщиком, – зафиксировать настоящие параметры, а не жить по старой доброй формуле «сказали, что тут девять метров». Нужны замеры до нижней точки балок и коммуникаций, схема ворот, дверей, пожарных шкафов, воздуховодов, плюс оценка качества пола там, где планируется установка. Полезно сразу нанести на план все препятствия: колонны, ниши, участки с пониженным «потолком», места, которые нельзя занимать (проезды, эвакуация, тех помещения). Уже на этом этапе видно, где логично встают фронтальные линии, где можно позволить себе более глубокие варианты, а где разумнее оставить коридоры под операции и сервис.

Шаг 2. Техника и люди: как работают погрузчики и комплектовщики

Следующий слой – те, кто будет жить внутри стеллажного поля: машины и люди. Для техники важны собственные габариты, тип (фронтал, ричтрак, штабелер), радиусы разворота и рабочая скорость – от этого напрямую зависит ширина коридоров и допустимые варианты расстановки. Не менее критичны возможности по подъёму: мачты, ограничения в верхних зонах, нюансы работы на последнем этаже – именно они задают реальную, а не номинальную отметку по росту системы.

Шаг 3. Товар и паллеты: форматы сегодня и завтра

Дальше фокус смещается на сами грузы. Нужен перечень форматов паллет, коробок и упаковки, которые уже используются, плюс тех, что с высокой вероятностью появятся в горизонте нескольких лет. Для каждого типа полезно зафиксировать базовые значения: размерность, средний и максимальный вес, ограничения по обращению (нельзя мять, переворачивать, ставить «в два этажа» и т.п.).

Шаг 4. Схема хранения: как размеры стеллажей отобразить на макете

Имея в руках данные по помещению, технике и номенклатуре, можно переходить к выбору конструкций: фронтальные, глубинные, полочные, комбинированные. Здесь важно не только разметить, где будут паллеторяды, а где зоны ручного отбора, но и посадить на макет геометрию: протяжённость линий, их вылет, переходы между проходами, карманы разворота машин, площадки под приёмку и отгрузку. На этом этапе становится понятно, как цифры садятся на живой объект: сколько паллетомест и полко-ячеек получается, где есть резерв под расширение, а где нужно вовремя остановиться, чтобы не задушить потоки. Такой подход позволяет выбрать конфигурацию, которая работает не только на сегодняшнюю загрузку, но и выдерживает будущие изменения в планировке и ассортименте.

Грузоподъёмность и безопасность

Увы, сами по себе параметры системы не говорят, сколько она честно выдержит и безопасно ли с нею работать. Межсекционные пролёты, шаг стоек, число полок и тип настила напрямую связаны с реальной выносливостью: полки подлиннее или редкая сетка опор мигом отправят вас в зону риска прогиба и деформаций. Чем «выше и стройнее» каркас, тем внимательнее приходится относиться к анкерам, связям и внешним воздействиям, чтобы не загонять конструкцию в режим постоянной работы на пределе устойчивости.

Исходить из принципа «впритык к паспорту» – слабая стратегия для живых людей. Формулы опираются на ровное распределение веса, целые поддоны и отсутствие ударных нагрузок, тогда как в жизни прилетают перегруженные палеты, локальные пики по массе, удары и конечно, ошибки в выкладке. Поэтому мудро сразу закладывать люфт: задать планку ниже паспортной, контролировать массу по «этажам» и стойкам, использовать нормальное анкерное крепление и регулярно осматривать элементы на предмет вмятин и перекосов.

Безопасность держится ещё и на том, соблюдаются ли требования охраны труда: просветы меж грузом и металлом, зазор до перекрытий без подпирания плит, читаемая маркировка нагрузок и свободный доступ для инспекции и ремонта. Если проходы, зазоры и места осмотра всё время на пределе, любая мелкая ошибка превратится в угрозу для людей, товаров и оборудования.

Таблица: размеры металлических стеллажей для склада

Чек-лист для руководителя: как выбрать стеллаж?

✅ Замерьте фактическое расстояние до балок, спринклеров и коммуникаций.

✅ Нанесите на план колонны, ворота, двери, пожарные шкафы и зоны, которые нельзя занимать.

✅ Оцените состояние пола: уклон, швы, трещины, участки с ограничениями по кг/м².

✅ Проследите, чтобы погрузчики (фронтальный, ричтрак, штабелёр) вписались в рабочие коридоры.

✅ Узнайте реальный подъём мачты и ограничения по работе на верхних ярусах.

✅ Уточните лекала основных паллет и тары: длина, ширина, высота, максимальный и типичный вес.

✅ Отметьте грузы, которые нельзя мять, переворачивать или ставить в два яруса.

✅ Определите целевой диапазон подъёма и желаемое число ярусов под оборудование и помещение.

✅ Заранее согласуйте минимальные просветы между грузами и расстояние до потолка.

✅ Определите, какие проходы предназначаются для машин, а какие – только для пешеходов.

✅ Уточните у поставщика, как обстоят дела с грузоподъёмностью и заложенным запасом прочности.

✅ Спросите, можно ли в будущем двигать уровни и пролёты без полной разборки сооружения.

✅ Уточните требования к анкерам, связям и периодическим осмотрам объекта.

✅ Проверьте, как будет выполнена маркировка по весовым и габаритным ограничениям, чтобы персонал понимал, что можно, а что нельзя.

FAQ – частые вопросы наших клиентов

«Какие размеры паллетных систем считаются стандартными?»

– На рынке сложились типовые решения под распространённые форматы палет: для евро-варианта чаще используют пролёты, вмещающие 2-3 штуки, и берут 3-5 рабочих уровней в пределах габаритов здания и возможностей техники. Конкретные цифры зависят от производителя, но логика одна: сначала поддоны и машины, а уж под них подбирается остальное.

«Можно ли потом изменить высоту ярусов и конфигурацию?»

– В большинстве случаев их можно перенастраивать за счёт перфорации стоек, но любые изменения должны выполняться согласованно с учётом предела нагрузок. Если просто перещёлкнуть балки без арифметики, запросто получишь перегруженные участки, нарушение геометрии и проблемы с устойчивостью, особенно на высоких сооружениях.

«Почему одинаковые конструкции выдерживают разный вес?»

– Внешне схожие, они могут сильно отличаться по толщине металла, типу профиля, межстоечному расстоянию, качеству соединений и наличию/отсутствию дополнительных связей. Именно эти параметры определяют паспортную грузоподъёмность, поэтому опираться только на габариты небезопасно: без паспорта и расчёта корректно оценить допустимую выносливость невозможно.

«Как заложить запас по параметрам и выносливости, чтобы не переплатить?»

– Разумный запас – это не «на всякий случай взять побольше», а создать пространство под живые сценарии: возможный рост вверх, изменение схемы хранения, усиление потоков. По пределам массы мудро ориентироваться на диапазон порядка 20% ниже паспортного: учтём неидеальную выкладку, динамическое воздействие и человеческий фактор, а также заранее оговорить возможность усиления отдельных зон и рядов под тяжёлые позиции.

«Что делать, если помещение нетипичное по планировке?»

– Если оно сложное – с низкими потолками, балками на разных уровнях, выступами и нишами – типовые решения приходится комбинировать с нестандартными секциями. Тут стоит плясать не от каталога, а от проекта: сделать обмеры, составить план с привязкой всех ограничений и уже вместе с поставщиком подобрать размерный ряд, сделав процесс и логичным, и безопасным.
